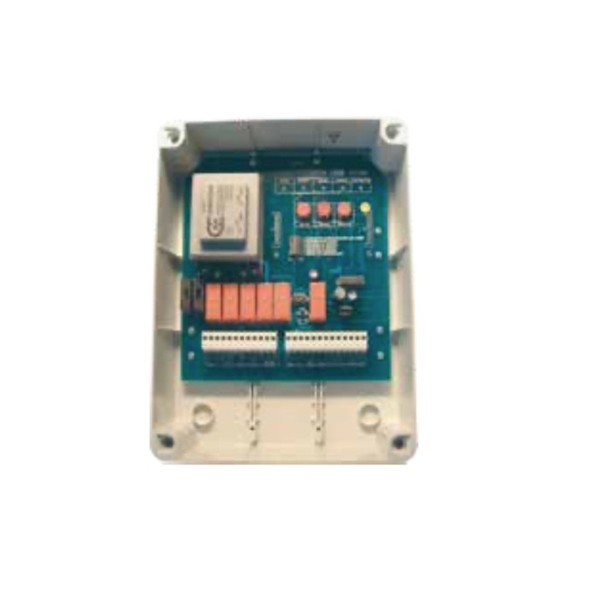

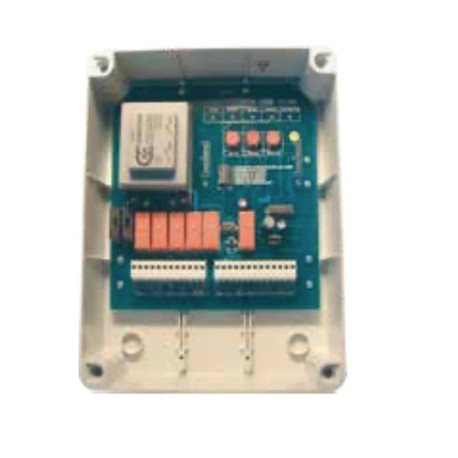

CAUDRO DE CONTROL CELINSA CH100

Cuadro de maniobras especialmente diseñado para puertas batientes de dos hojas. Lleva todas las funciones necesarias para su utilización en instalaciones complejas, evitando engorrosas tarjetas enchufables adicionales que encarecen el producto. Puede utilizarse como cuadro universal.

Así mismo dispone de conectores para insertar el receptor enchufable.

REGLETA DE CONEXIONES:

• Entrada alimentación de 220 V.
• Conexión común para los dos motores.
• Conexión abrir del motor 1.
• Conexión cerrar del motor 1.
• Conexión abrir del motor 2.
• Conexión cerrar del motor 2.
• Salida para lámpara intermitente.
• Salida de 12 V. C.A. para uso en bajo continuo.
• Salida de 24 V. C.A. para uso en bajo continuo.
• Final de carrera abrir (si no se utiliza puentearlos).
• Final de carrera cerrar (si no se utiliza puentearlos).
• Salida de pulso para temporizador de luz de garaje.
• Salida de 12 V. C.A. para electrocerradura.
• Entrada pulsador de stop o de emergencia (si no se utiliza puentearlo).
• Entrada pulsador alternativo (abrir) y receptor exterior.
• Entrada pulsador cerrar.
• Entrada para dispositivos de seguridad (si no se utiliza puentearlos)
