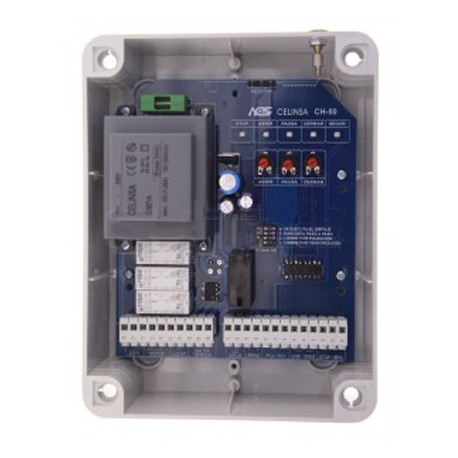

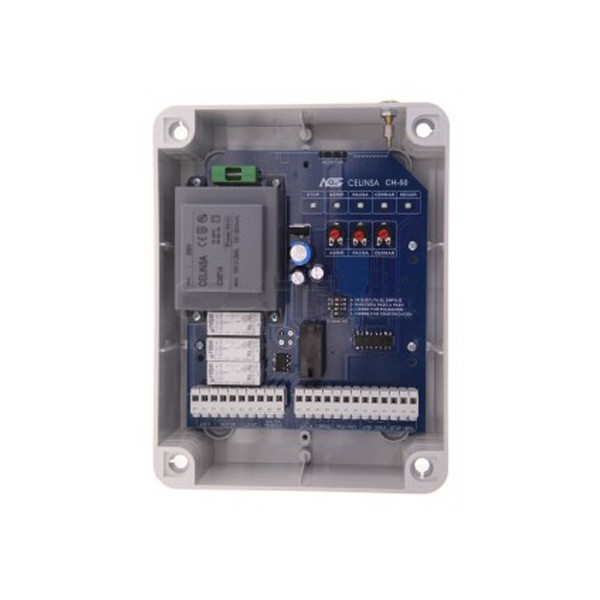

CUADRO DE CONTROL CELINSA CH50

Cuadro de maniobras diseñado para su uso con motorizaciones de puertas batientes de una sola hoja, correderas, centro puerta, etc...

Lleva todas las funciones necesarias para su utilización en instalaciones complejas. Cumple estrictamente con la normativa existente actual.

Tiene una conexión preparada para poder conectar un receptor enchufable, facilitando y economizando así la instalación.

REGLETA DE CONEXIONES:

• Entrada alimentación de 220 V.
• Conexión común motor.
• Conexión abrir motor.
• Conexión cerrar motor.
• Salida para lámpara intermitente.
• (La función de intermitencia la hace el cuadro).
• Salida de 12 V.c.a. para uso de bajo consumo.
• Salida de 24 V.c.a. para uso de bajo consumo.
• Salida de pulso para temporizador de luz de garaje.
• Salida de 12 V.A.C. para electrocerradura.
• Final de carrera abrir (si no se utiliza puentearlos).
• Final de carrera cerrar (si no se utiliza puentearlos).
• Entrada pulsador alternativo (abrir) y receptor exterior.
• Entrada pulsador cerrar.
• Entrada pulsador stop o de emergencia (si no se utiliza puentearlo).
• Entrada para dispositivos de seguridad (si no se utilizan puentearlos).
