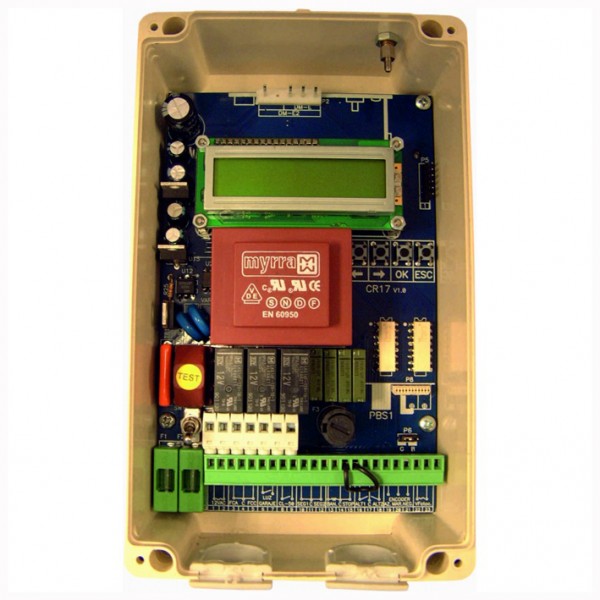

Nuevo CUADRO DE CONTROL CELINSA CR17 Ver más grande

CUADRO DE CONTROL CELINSA CR17

CR17

Nuevo producto

El cuadro de control CR-17 ha sido diseñado para funcionar en todo tipo de instalaciones de automatismos en corriente alterna (220V) de puertas de garaje con excepción de las que necesiten electrocerradura. En su fabricación se han usado componentes de alta calidad y las técnicas más avanzadas.

Más detalles

128,06 € sin impuestos

Ficha técnica

MarcaCELINSA
Alimentación220 V.
Final de carrera

Más

El cuadro de control CR-17 ha sido diseñado para funcionar en todo tipo de instalaciones de automatismos en corriente alterna (220V) de puertas de garaje con excepción de las que necesiten electrocerradura. En su fabricación se han usado componentes de alta calidad y las técnicas más avanzadas.

En Celinsa somos conscientes de las necesidades del mercado y hemos incluido una gran variedad de características para poder adaptarse a cualquier exigencia, entre ellas cabe destacar:

• Display y teclas para su configuración.

• Paro suave en apertura y cierre

• Tiempos de apertura y cierre por separado.

• Entrada de banda de seguridad.

• Entrada de fotocélulas de apertura y cierre.

• Conexión para encoder antiaplastamiento.

REGLETA DE CONEXIONES:

  • Alimentación 230/220Vca 50/60 Hz.
  • Conexión de Motor (para cambiar el sentido de giro invertir los cables de los contactos.“D” y “E”. El “C” es el contacto común.
  • Relé.
  • Salida de 12 Vca para alimentación de elementos externos. Consumo máx. 200 mA.
  • Final de Carrera de Apertura.
  • Final de Carrera de Cierre.
  • Luz de Garaje contacto de relé 5 Amp a 220Vca y 30Vcc, es regulable de 1 a 255 segundos.
  • Conector para cuadro de semáforos, salida de 12 Vcc, tiene que estar puesto en el menú de configuración de luz intermitente la posición “CL-50”.
  • Conexión de Seguridad 1 (de cierre). Elementos de seguridad en la maniobra de cierre.
  • Conexión de Seguridad 2 (de apertura y cierre). Elementos de seguridad en la maniobra de apertura y cierre.
  • Banda de Seguridad, contacto abierto para bandas de cualquier tipo con contacto abierto, si se quiere instalar una banda con contacto cerrado conectar a Seguridad 1 o Seguridad 2. Si se quiere test de banda en el caso de bandas resistivas hace falta la placa PBS-1.
  • Pulsador de Stop (también de emergencia), si no se usa puentear los contactos
  • Pulsador Alternativo 1, hace la función de abrir, parar, invertir o cerrar según como se haya configurado en el menú “Tipo de Maniobra”.
  • Pulsador Alternativo 2, Puede hacer dos funciones según se haya configurado en el menú “Configuración Alternativo 2” maniobra peatonal, o pulsador de cerrar.
  • Conexión de Detector inductivo para detección de obstáculos. 19 cable azul, 20 cable marrón y 21 cable negro.
  • Salida de alimentación de fotocélulas a 12 Vca puede realizar test de fotocélulas si se desea.
