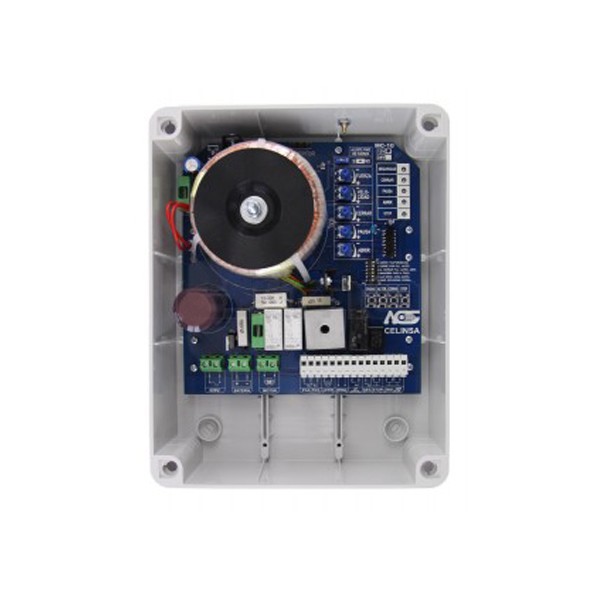

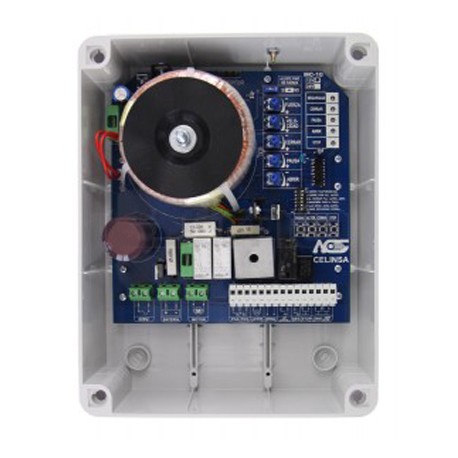

CUADRO DE CONTROL CELINSA MC10.12V

Cuadros de control universales para uso con motores de corriente continua, (motores a 12Vcc para el cuadro MC-10/12V y 24Vcc para el MC-10/24V). Disponen de todas las funciones necesarias para las instalaciones más complejas.

Entre estas funciones se encuentra el arranque y paro suave, que facilita las maniobras, consiguiendo una mayor duración de los componentes de la puerta. También poseen un sistema antiaplastamiento que consiste en un regulador de fuerza que sirve como otro elemento de seguridad. Otra función es la regulación de velocidad, muy útil para conseguir que la instalación se adecue a sus necesidades. Con este cuadro los paros de la puerta se realizan sin inercias.

Se puede instalar con baterías para su uso en zonas con problemas de suministro de energía eléctrica, e incluso paneles solares para lograr la independencia total de la tensión de red.

Posibilidad de insertar receptor enchufable, salida de pulso para luz de garaje, salida de luz intermitente (la función de intermitencia la hace el cuadro), salida para la electrocerradura, entrada de dispositivos de seguridad, etc...

REGLETA DE CONEXIONES:

• Entrada de alimentación al cuadro (220vca).
• Entrada de alimentación por batería al cuadro (12vcc para el mc-10/12v y 24vcc para el mc-10/24v).
• Salida a motor.
•  Final de carrera de abrir (debe llevarlos).
•  Final de carrera de cerrar (debe llevarlos).
• Salida luz intermitente* ( la función de intermitencia la hace el cuadro).
• Salida para electrocerradura*.
• Salida pulso para luz de garaje.
• Entrada dispositivos de seguridad (si no se usa puentear).
• Entrada pulsador de stop.
•  Entrada pulsador de cerrar.
• Entrada pulsador de abrir y alternativo.
• La lámpara intermitente y la electrocerradura a usar, serán de la misma tensión que el motor en Vcc.
