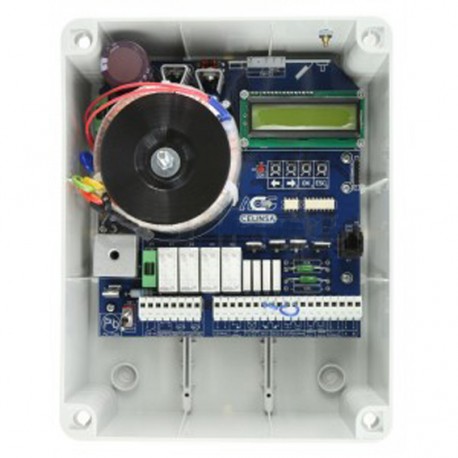

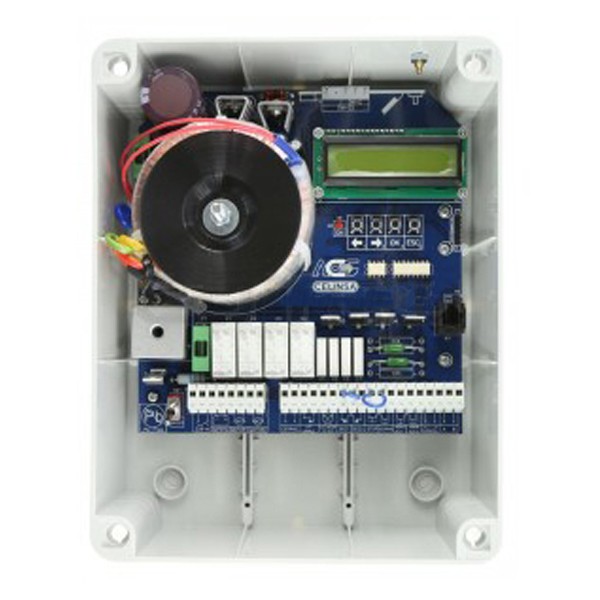

CUADRO DE CONTROL CELINSA MC200.24V

Cuadro de control especialmente diseñado para puertas batientes de una o dos hojas de uso residencial con motores de corriente continua de 12Vcc o, bajo previo pedido, de 24Vcc.

Dispone de todas las funciones necesarias para las instalaciones más complejas.

Incluye conector para receptor enchufable (el receptor es opcional).

Se puede conectar una batería (opcional), caso ideal para su instalación en zonas con problemas en el suministro eléctrico con un sistema de carga continua que garantiza un gran número de maniobras sin depender de la alimentación de la red eléctrica. (Atención: es aconsejable en el caso de usar batería conectar el cuadro un día antes de su uso con el fin de tener la seguridad que la batería esté completamente cargada). También se pueden instalar paneles solares (modelo PS-1) consiguiendo así una independencia total de la red eléctrica.

REGLETA DE CONEXIONES:

• Alimentación 220Vca/50Hz.
• Entrada de alimentación por batería.
• Conexión motor 1 (hoja de la electrocerradura, la que lleva solapa, la que hace la apertura peatonal y para usar en puertas de una sola hoja).
• Si funciona al revés, invertir los cables. Conexión motor 2. Si funciona al revés, invertir los cables.
• Conexión de electrocerradura, salida de 12Vcc con tiempo regulable de 1 a 5 segundos.
• Luz de garaje, contacto de relé con tiempo regulable de 0 a 4 minutos y 15 segundos.
• Conexión de luz intermitente, salida de 12Vcc, tres formas de funcionamiento, 1ª toda la maniobra en intermitencia, 2ª abrir y cerrar intermitente pausa encendido y 3ª abrir y cerrar intermitente pausa apagado. Se puede anticipar de 1 a 10 segundos antes de realizar una maniobra.
• Conexión de Seguridad 1 (de cierre). Elementos de seguridad en la maniobra de cierre.
• Conexión de Seguridad 2 (de apertura y cierre). Elementos de seguridad en la maniobra de apertura y cierre.
• Pulsador de Stop (también de emergencia), si no se usa puentear los contactos.
• Pulsador de Cerrar.
• Pulsador Alternativo 1, hace la función de abrir, parar o invertir maniobra dependiendo del tipo de maniobra elegido.
• Pulsador Alternativo 2, hace la misma función del Alternativo 1 para la puerta peatonal.
• Alimentación de fotocélulas, si se usan se puede realizar un test de funcionamiento. también vale para alimentar cualquier dispositivo 12Vcc. 26-27. Bus de comunicaciones.
