CUADRO DE CONTROL CELINSA FC60X0.6A1

Cuadro de control monofasico/trifasico uso intensivo (0,6 a 1 Amp)

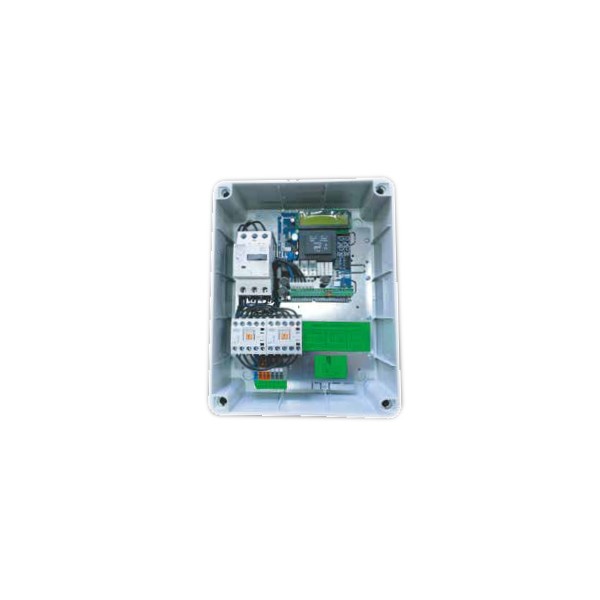

Cuadro de maniobra para instalaciones con finales de carrera y motores CELINSA dotados con encoder DE-1 (antiaplastamiento). Está diseñado especialmente para puertas automáticas con intenso tráfico, en comunidades o industrias, dotado de elementos de gran resistencia. Consta de dos partes principales, una electrónica que corresponde a la placa de maniobra CR-17 que dispone de conectores para la inserción de tarjetas opcionales como receptores enchufables. La otra parte es la electromecánica, compuesta por dos contactores de maniobra y un magnetotérmico de protección de motor, todos de gran potencia, capaces de soportar cualquier motorización el mercado.

Display de apertura y cierre por separado.

Tiempos de apertura y cierre por separado.

Entrada de banda de seguridad.

Entrada de fotocélulas de apertura y cierre.

Conexiones para encoder antiaplastamiento.

Posibilidad de conexión cuadro control de semáforos CL-50

REGLETA DE CONEXIONES:

• Alimentación 230/220Vca 50/60 Hz.
• Conexión de Motor.
• Rele salida lampara intermitente.
• Salida de 12 Vca para alimentación de elementos externos. Consumo máx. 200 mA.
• Final de Carrera de Apertura.
• Final de Carrera de Cierre.
• Luz de Garaje contacto de relé 5 Amp a 220Vca y 30Vcc, es regulable de 1 a 255 segundos.
• Conector para cuadro de semáforos, salida de 12 Vcc
• Conexión de Seguridad 1 (de cierre). Elementos de seguridad en la maniobra de cierre.
• Conexión de Seguridad 2 (de apertura y cierre). Elementos de seguridad en la maniobra de
• apertura y cierre.
• Pulsador de Stop (también de emergencia), si no se usa puentear los contactos.
• Pulsador Alternativo 1, hace la función de abrir, parar, invertir o cerrar según como se haya
• configurado en el menú “Tipo de Maniobra”.
• Pulsador Alternativo 2, Puede hacer dos funciones según se haya configurado en el menú
• “Configuración Alternativo 2” maniobra peatonal, o pulsador de cerrar.
• Conexión de Detector inductivo para detección de obstáculos. 19 cable azul, 20 cable marrón y 21 cable negro.
• Salida de alimentación de fotocélulas a 12 Vca puede realizar test de fotocélulas si se desea.
