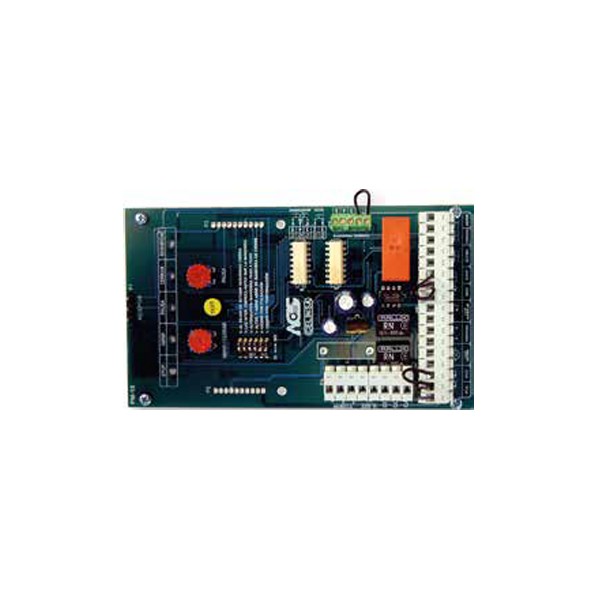

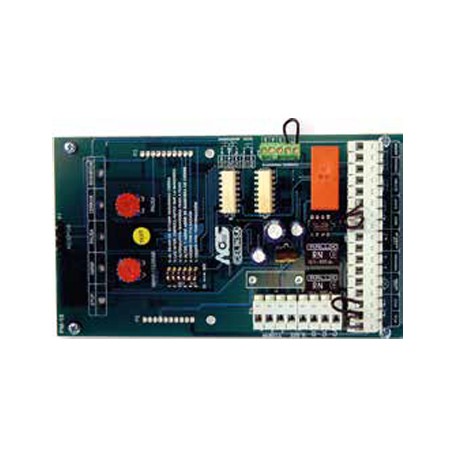

PLACA DE MANIOBRA CELINSA PM10

Placa de control con todas las funciones necesarias para la automatización de una puerta automática con la instalación más compleja.
Lleva finales de carrera, salida de luz intermitente (la función de intermitencia la hace la placa), salida de 12V para electrocerradura, salida de pulso para luz de garaje, entrada para dispositivos de seguridad, entrada pulsador de STOP, pulsador alternativo, pulsador abrir, pulsador cerrar; y permite el cierre por pulsación o temporización, o ambas combinadas.

REGLETA DE CONEXIONES:

• Final de carrera abrir.
• Final de carrera cerrar.
• Salida para lámpara intermitente (la función de intermitencia la hace el cuadro).
• Salida de 12 V. C.A. para electrocerradura.
• Salida de pulso para temporizador de luz de garaje.
• Entrada para dispositivos de seguridad (si no se utiliza puentearlos)
• Entrada pulsador de stop normalmente de emergencia. (Si no se utiliza puentearlo).
• Entrada pulsador alternativo (entrada receptor exterior)
• Entrada pulsador cerrar.
• Entrada pulsador abrir.
